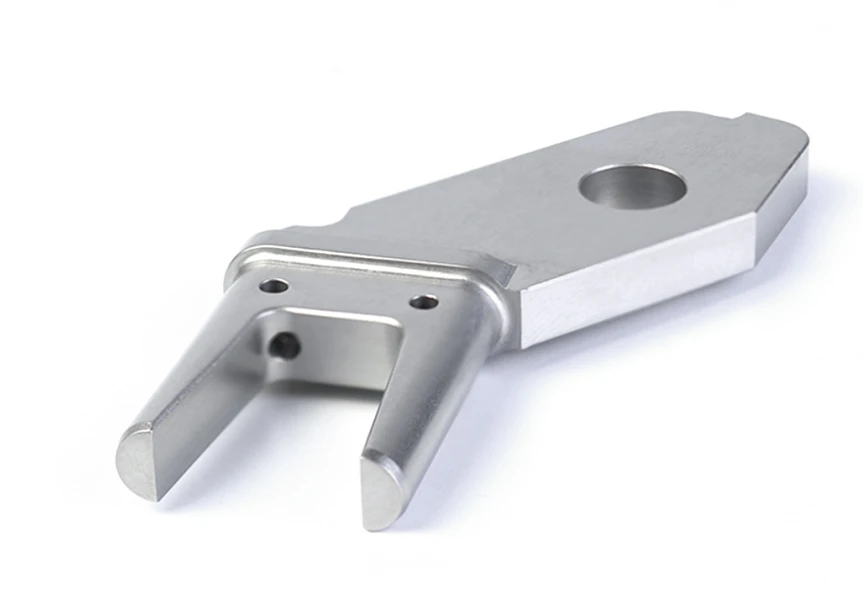

Cette étude examine les paramètres d'usinage optimaux pour les aciers inoxydables de qualité médicale - 316L et 17-4ph, en se concentrant sur l'intégrité de la surface, la précision dimensionnelle et l'usure des outils pertinents pour la fabrication d'implantation. Méthodologie expérimentale a utilisé les opérations de virage et de fraisage CNC sur ASTM F138 (316L) et ASTM F899 (17-4ph H900) Barbock Certifié Bar. La vitesse de coupe, le taux d'alimentation et la profondeur de coupe étaient systématiquement variés dans les plages typiques des opérations de finition (par exemple, VC: 50-120 m / min, F: 0,05-0,2 mm / Rev, AP: 0,1-0,5 mm). L'usure des outils a été quantifiée en utilisant la mesure de l'usure du flanc (VBMAX); La rugosité de surface (RA, RZ) a été évaluée via la profilométrie de contact et les gradients de microdureté souterrains ont été évalués. Les résultats indiquent que 17-4ph présente des taux d'usure significativement plus élevés (jusqu'à 40% de VBMax plus élevés dans des conditions identiques) et une plus grande sensibilité au durcissement des travaux par rapport à 316L. La rugosité de surface optimale (PR <0,8 μm) pour les deux alliages a été obtenue à des vitesses de coupe modérées (80-100 m / min) et de faibles taux d'alimentation (inférieurs ou égaux à 0,1 mm / REV). L'application de liquide de refroidissement a réduit le durcissement souterrain de 15 à 20%. Les résultats fournissent des ensembles de paramètres validés améliorant l'efficacité d'usinage et la qualité des composants pour les dispositifs médicaux critiques.

1

La fabrication de dispositifs médicaux exige une précision exceptionnellement élevée et une intégrité des matériaux. AUSTENITIQUE 316L et PRÉCIPITATION - Durcissement 17-4ph Les aciers inoxydables dominent les applications nécessitant une biocompatibilité, une résistance à la corrosion et une résistance mécanique (par exemple, implants orthopédiques, instruments chirurgicaux). Usinage Ces alliages présentent des défis, notamment le durcissement du travail, les forces de coupe élevées et l'usure rapide des outils, ce qui compromet la qualité de surface potentielle pourin vivoperformance. Cette étude établit des protocoles d'usinage basés sur des preuves - pour atténuer ces problèmes.

2 Matériaux et méthodes

2.1 Matériaux et caractérisation de la pièce

316L:Bar Stock conforme à ASTM F138, solution - Condition recuite. Composition chimique vérifiée via OES (CR: 16,5-18,5%, Ni: 10,0-14,0%, MO: 2,0-3,0%, C inférieur ou égal à 0,030%).

17-4ph:Bar du stock conforme à ASTM F899, H900 Condition (résistance à la traction ultime supérieure ou égale à 1310 MPa). Composition vérifiée (CR: 15,0-17,5%, Ni: 3,0-5,0%, Cu: 3,0-5,0%, NB: 0,15-0,45%).

2.2 Expériences d'usinage et instrumentation

Équipement:CNC Turning Center (HAAS ST-20), CNC Vertical Machining Center (DMG MORI DMU 50). Porte-outils: Sandvik Coromant Capto C5.

Outils de coupe:Inserts en carbure non coupés (désignation ISO: CNMG 120408 - MF5 pour le tour, SEHT 1204AFTN-ME5 pour le broyage). NOUVEAU ENTRE-COUPE utilisé par ensemble de paramètres.

Paramètres:Le DOE factoriel complet a enquêté:

Vitesse de coupe (VC): 50, 80, 110 m / min

Taux d'alimentation (F): 0,05, 0,10, 0,20 mm / REV (tournant), 0,05, 0,10, 0,15 mm / dent (fraisage)

Profondeur de coupe (AP): 0,1, 0,3, 0,5 mm

Liquide de refroidissement: émulsion d'inondation (5%) par rapport à l'usinage sec.

Mesures:

Rugosité de surface:MITUTOYO SURFTEST SJ-410 Profilomètre (RA, RZ par ISO 4287) . 3 Mesures par échantillon.

Usure d'outil:Microscope numérique Olympus DSX1000 (usure de flanc VBMax par ISO 3685). Mesuré à des intervalles de 5 minutes.

Microwness souterrain:Struers Durascan 70 Vickers Microhardness Tester (HV 0.1). Échantillons sectionnés -, mesures de la surface à 300 μm de profondeur à des intervalles de 25 μm.

Forces de coupe:Dynamomètre Kistler 9257B avec amplificateur de charge de type 5070 (FX, FY, FZ).

3 résultats et analyse

3.1 Progression de l'usure des outils

17-4ph présentait constamment une usure de flanc accélérée par rapport à 316L dans tous les paramètres. À VC =80 m / min, f =0.1 mm / rev, ap =0.3 mm, VBmax a atteint 0,25 mm pour 17-4ph après 15 minutes contre 0,18 mm pour 316L.

Mécanismes d'usure: Usure d'adhésion / diffusion dominante sur 17-4ph; usure abrasive prédominante sur 316L. La figure 1 illustre la morphologie des terres d'usure comparative. L'usinage sec a augmenté les taux d'usure de 25 à 35%.

3.2 Topographie de surface et rugosité

RA optimal (< 0.8 μm) achieved at Vc=80-100 m/min and f≤0.1 mm/rev for both alloys (Figure 2). Higher Vc (>110 m / min) avec une faible vibration induite par les aliments, augmentant RA.

17-4PH surfaces showed greater propensity for feed mark irregularities and micro-pitting under aggressive feeds (f>0,15 mm / REV). L'application de liquide de refroidissement a amélioré la PR de 10 à 15% en réduisant la formation de Bue.

3.3 modifications souterraines

Un durcissement significatif observé, s'étendant à 100-150 μm sous la surface usinée. La microdureté de pointe augmente:

316L:Base ~ 200 HV → Peak 260-290 HV.

17-4ph (H900):Base ~ 420 HV → PEAK 480-520 HV.

La gravité du durcissement a augmenté avec le taux d'alimentation et la profondeur de coupe, atténuée par des vitesses de coupe et un liquide de refroidissement plus élevés (figure 3) . 17-4 Le durcissement du pH était plus prononcé et plus profond.

3.4 Forces de coupe

La force tangentielle (FZ) pour 17-4ph était 15-25% plus élevée que pour 316L dans des conditions identiques, en corrélation avec sa résistance plus élevée. Force radiale (FY) significativement influencée par la progression de l'usure des outils.

4 discussion

L'usure de l'outil accéléré sur 17 - 4ph découle de ses précipités à haute résistance et abrasifs (par exemple, Cu - Rich, NBC), favorisant l'interaction adhésive et la diffusion à l'outil - interaction de puce. La résistance inférieure et la ductilité plus élevée de l'austénitique 316L favorise la formation de puces plus grande, réduisant la pression de contact mais augmentant le risque d'adhésion. Le durcissement souterrain observé s'aligne sur la déformation plastique pendant la formation de puces; Des aliments plus élevés augmentent la gravité de la déformation. L'efficacité du liquide de refroidissement résulte de la dissipation de la chaleur et de la lubrification, réduisant le ramollissement thermique et la bue. Alors que les paramètres validés améliorent les résultats, des limites existent: les résultats sont spécifiques aux outils en carbure non enrobés; Les outils enduits (par exemple, Altin, Tialn) peuvent améliorer les performances. Les résultats suggèrent des implications pratiques: hiérarchisez le VC modéré-élevé avec un F / AP faible pour terminer 17-4ph, utiliser le liquide de refroidissement et mettre en œuvre une surveillance rigoureuse de l'usure des outils. Pour 316L, les vitesses plus élevées sont réalisables, mais la stabilité est essentielle pour éviter les bavardages.

5 Conclusion

L'usinage 17-4ph nécessite des stratégies distinctes en raison d'une usure d'outil 25 à 40% plus élevée et d'un durcissement souterrain plus élevé que 316L dans des conditions comparables.

La finition de surface optimale (PR <0,8 μm) pour les deux alliages est systématiquement obtenue à des vitesses de coupe de 80-100 m / min et les taux d'alimentation inférieurs ou égaux à 0,1 mm / rév.

L'application de liquide de refroidissement d'inondation réduit considérablement le durcissement souterrain (15 - 20% ΔHV inférieur) et améliore la finition de surface en minimisant le bord de construction.

Les ensembles de paramètres validés fournissent aux fabricants des lignes directrices exploitables pour améliorer la qualité des composants et la vie des outils dans la production de dispositifs médicaux. Les recherches ultérieures devraient étudier les performances des outils revêtus et l'efficacité élevée de la pression du liquide de refroidissement de la pression -.
