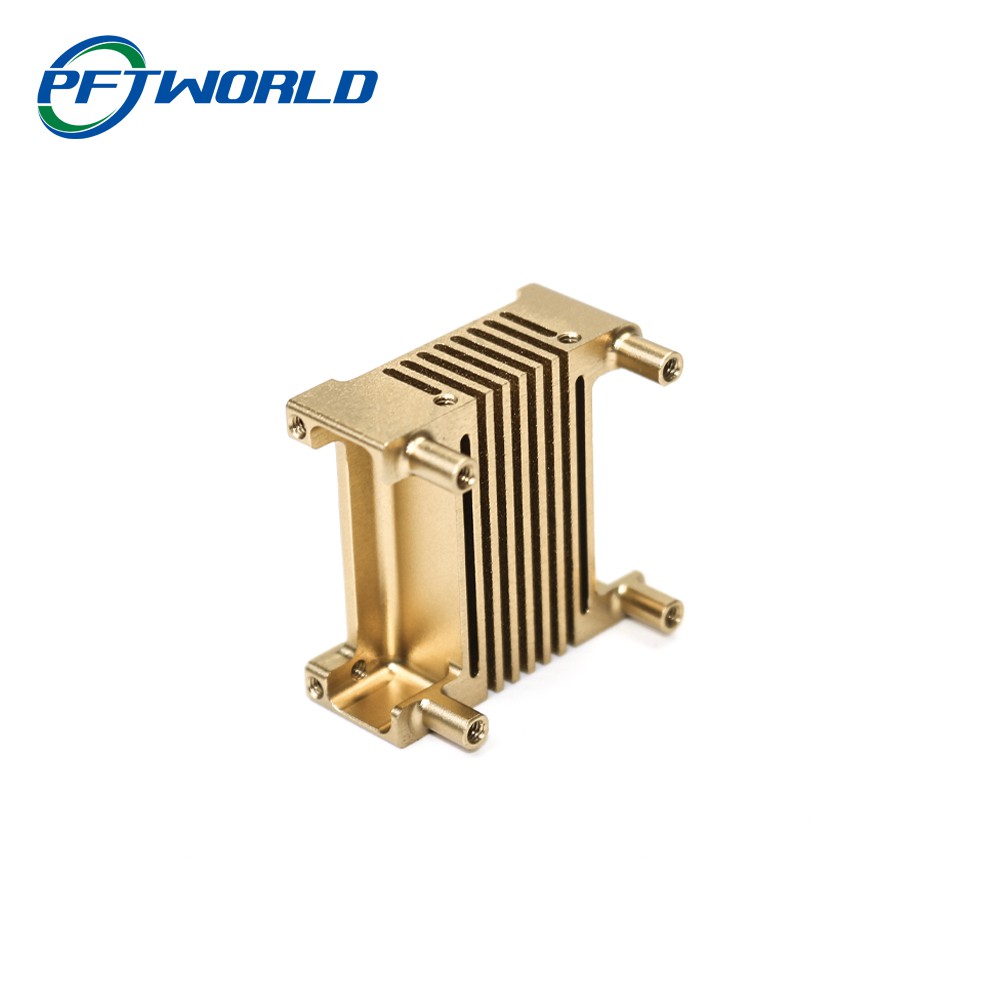

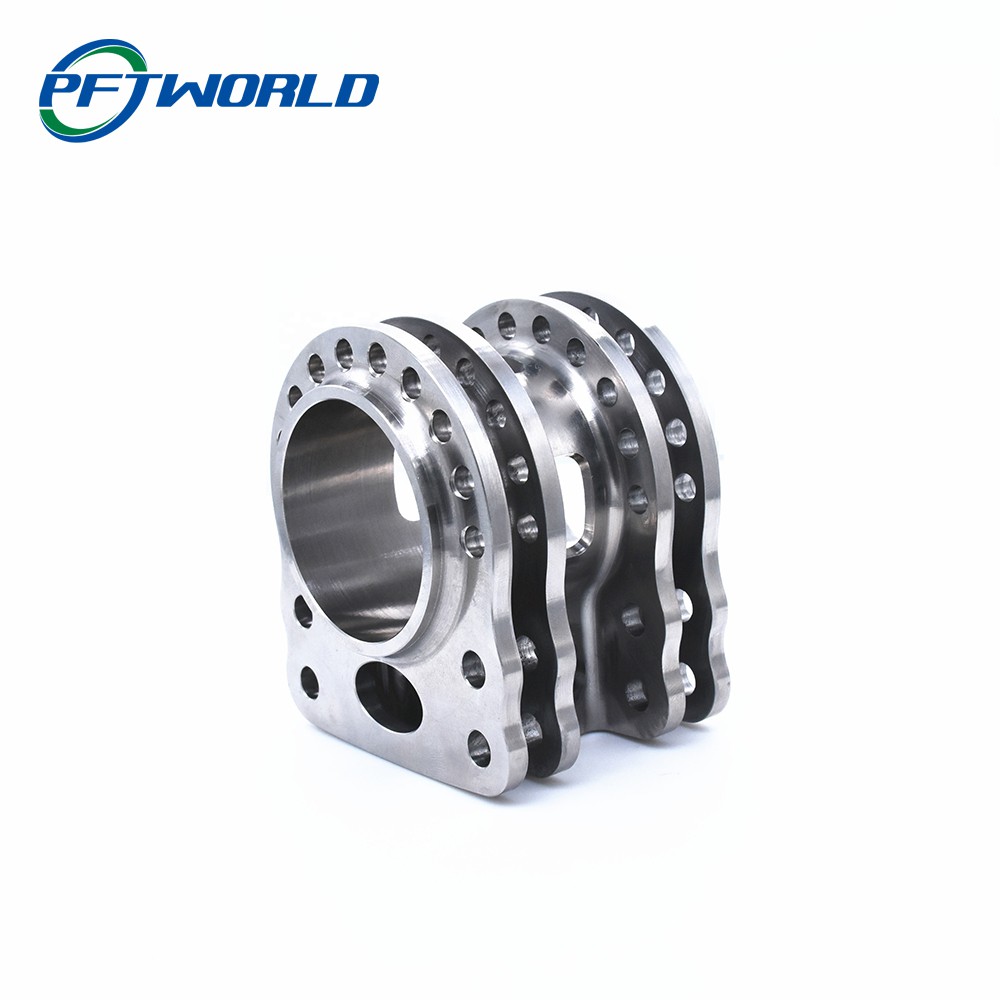

Quelles sont les directives pour l'usinage de pièces de précision CNC ? Dans la conception standard du processus, la sélection correcte des données de positionnement a un impact crucial sur la garantie des exigences de traitement de la pièce et l'agencement raisonnable de la séquence de traitement.
La référence de positionnement est divisée en référence fine et référence grossière : la référence grossière prend la surface non usinée sur l'ébauche comme référence de positionnement. La référence fine prend la surface usinée comme référence de positionnement.
I. Lignes directrices pour le choix d'une référence fine
1. Critère de chevauchement de la ligne de base : les données de conception de surface traitées doivent être sélectionnées aussi précisément que possible pour éviter les erreurs de positionnement causées par le désalignement des données.
2. Directives de base cohérentes : Pour garantir la précision de positionnement relative entre les surfaces usinées de la pièce, autant de surfaces que possible sur la pièce doivent être usinées en utilisant le même ensemble de références fines.
3. Lignes directrices de référence pour la surface de traitement de la pièce: la méthode de traitement répétée de deux surfaces de traitement peut être utilisée comme référence mutuelle.
4. Depuis les directives de référence : certains processus de finition de surface nécessitent des tolérances de traitement faibles et uniformes, traitant souvent la surface elle-même comme référence de précision.
Les quatre critères mentionnés ci-dessus pour sélectionner l'excellent indice de référence sont parfois impossibles à remplir en même temps, doivent être décidés en fonction de la situation réelle.
Deuxièmement, la sélection de lignes directrices de référence approximatives
1. La première fois que le traitement de la pièce doit utiliser la référence grossière, la sélection de la référence grossière est correcte, non seulement liée au premier processus de traitement, mais a également un impact important sur l'ensemble du processus de la pièce.
2. La norme de distribution raisonnable de la tolérance d'usinage : la tolérance d'usinage de la surface de la pièce doit être maintenue uniformément, avec la surface importante comme référence brute.
3. Norme de serrage facile : afin de rendre le positionnement de la pièce stable et le serrage sécurisé, le point de référence approximatif sélectionné doit être aussi lisse et propre que possible, sans coup de foudre, et la coupe de forgeage ou d'autres défauts sont autorisés à avoir un zone de support satisfaisante.
