Lors de la fabrication de pièces en aluminium de haute-précision qui nécessitent à la fois un attrait esthétique et une fonctionnalité, la fabrication moderne est confrontée à un défi majeur : comment concevoir une chaîne de processus composite optimale. Au milieu de la restructuration de la chaîne d'approvisionnement mondiale et de la mise à niveau intelligente de l'industrie manufacturière (faisant écho à des stratégies telles que « de nouvelles forces productives de qualité » et « Made in China 2025 »), les exigences en matière d'efficacité des processus, de contrôle de la consommation d'énergie et de résilience de la chaîne d'approvisionnement ont atteint des niveaux sans précédent. L'aluminium, apprécié pour sa légèreté, sa haute résistance et son excellente conductivité thermique/électrique, est devenu un matériau stratégique dans des secteurs clés tels que les véhicules à énergies nouvelles, l'électronique grand public et l'aérospatiale. Une mauvaise planification de la chaîne de processus entraîne directement une augmentation des coûts, des retards de livraison et peut compromettre les performances et la fiabilité des produits sur un marché extrêmement concurrentiel. Ce guide vise à décortiquer le processus composite typique de "Tournage + Fraisage + Anodisation + Fraisage secondaire + Tournage de précision + Marquage laser", en fournissant des informations basées sur les données-pour aider à répondre aux exigences du projet et à atteindre l'équilibre optimal entre qualité, efficacité et coût.

Partie 1 : Mise en forme des fondations et établissement de précision – Tournage et fraisage initial

Le but de cette étape est de former rapidement et précisément le corps principal et les éléments de référence de la pièce à partir de barres d'aluminium ou de pièces forgées.

1.1 Tournage : le roi de l'efficacité pour les structures tournantes

Principe du processus et avantages : le tournage concerne principalement des pièces cylindriques, coniques ou en forme de disque-pour les opérations sur les diamètres extérieurs, les trous intérieurs, les faces et les filetages. Ses avantages pour l’aluminium sont significatifs :
Élimination de matériaux à haute-efficacité: Pour les structures rotatives, le taux d'enlèvement de matière en tournage dépasse de loin celui du fraisage, ce qui en fait le choix principal pour le formage rapide d'ébauches.
Excellentes concentricité et cylindricité: Plusieurs opérations peuvent être effectuées dans une seule configuration, garantissant une grande coaxialité entre les surfaces de rotation.
Bonne finition de surface : L'utilisation d'outils diamantés ou PCD tranchants peut directement obtenir une qualité de surface semblable à un miroir-.

1.2 Fraisage initial : le modeleur de contours 3D et de caractéristiques complexes

Principe du processus et avantages : Le fraisage CNC sur des ébauches tournées ou directement à partir de blocs d'aluminium crée des plans, des cavités, des surfaces courbes et des trous de forme spéciale-.
Véritable capacité de fabrication 3D: Peut usiner des géométries complexes dans n’importe quelle direction, offrant des possibilités infinies pour la conception de produits.
Préparer le terrain pour les processus ultérieurs: Cette étape sert souvent d'« usinage grossier », laissant une quantité uniforme et appropriée de matière pour l'anodisation et la finition ultérieures.
Points clés techniques (caractéristiques de l'aluminium) : L'aluminium est quelque peu gommeux et sujet aux-bords accumulés. Cela nécessite des outils en carbure ou revêtus avec de grands angles de coupe et des arêtes vives, associés à un liquide de refroidissement à haute -pression, pour garantir une rupture des copeaux et une bonne qualité de surface.

Partie 2 : Le cœur de la modification de surface – Anodisation

L'anodisation est l'étape clé pour améliorer les propriétés de surface des pièces en aluminium. Son importance s'est accrue dans le contexte des tendances actuelles du marché qui recherchent la durabilité des produits et le respect de l'environnement (telles que les exigences de l'UE en matière d'« empreinte environnementale des produits » et l'accent mis par l'industrie de l'électronique grand public sur la longévité).

2.1 Nature du processus et valeur fondamentale
L'anodisation forme électrochimiquement une couche d'oxyde d'aluminium céramique dense et poreuse sur la surface de l'aluminium. Cette couche fournit :

Résistance exceptionnelle à la corrosion et à l’usure: Prolonge considérablement la durée de vie des pièces dans des environnements difficiles.
De riches options décoratives: La couche poreuse peut absorber les colorants, permettant ainsi divers choix de couleurs pour répondre aux besoins de personnalisation de la marque.
Bonne isolation et adhérence du revêtement: Fournit une base idéale pour les processus ultérieurs (par exemple, peinture, collage).

2.2 Rôle critique dans la chaîne de processus

Connexion des étapes précédentes et suivantes: Le film anodique est dur (HV 300-500), rendant l'usinage ultérieur difficile. Donc,tous les affinements dimensionnels ou usinages de caractéristiques requis après l'anodisation doivent être pré-planifiés dans la chaîne de processus.
Contrôle de l'épaisseur du film: Les pièces fonctionnelles (par exemple, les dissipateurs thermiques) nécessitent une épaisseur de film contrôlée pour équilibrer la résistance à la corrosion et la conductivité thermique, ce qui affecte directement la surépaisseur définie lors des étapes d'usinage précédentes.

Partie 3 : Mise en forme finale et identification de précision – Fraisage secondaire, tournage de précision et marquage laser

Cette étape implique les « détails fins » et « l'attribution de l'identité » de la pièce anodisée pour répondre aux exigences d'assemblage final et de marquage.

3.1 Fraisage secondaire : la garantie ultime pour des fonctionnalités de haute-précision

But: Pour usiner les surfaces de contactoù le film anodique n'est pas autorisé, tels que les surfaces d'étanchéité, les points de contact électriques, les filetages de haute-précision ou les trous d'ajustement-pressés.
Défis et innovations en matière de processus: L'usinage de la surface anodisée durcie augmente l'usure de l'outil. Des outils plus résistants à l'usure (par exemple, des outils diamantés) et des paramètres de coupe plus conservateurs sont nécessaires. Les technologies de jumeau numérique et d'usinage adaptatif peuvent optimiser les paramètres à ce stade, réduisant ainsi les coûts d'essai-et-d'erreur.

3.2 Tournage de précision : la touche finale pour la précision dimensionnelle et la finition miroir

But : Pour effectuer le raffinement dimensionnel final sur les surfaces de rotation critiques, en atteignant des tolérances de niveau µm-ou en obtenant des effets de finition miroir-spécifiques.
Valeur : Garantit l'équilibre dynamique et les performances d'étanchéité des pièces lors d'une rotation à grande vitesse-ou d'un ajustement de précision.

3.3 Marquage laser : une solution d’identification permanente et flexible

Principe du processus et avantages: Utilise un laser pour graver des marquages permanents (numéros de série, codes QR, logos) sur la couche anodique ou le matériau de base.
Sans-contact, sans stress-sans stress: N'introduit pas de déformation ou de contrainte comme le marquage mécanique.
Haute flexibilité et résolution: Peut facilement graver des graphiques complexes et des textes minuscules, s'adaptant aux besoins de traçabilité des produits (faisant écho aux tendances de l'Internet industriel et de la numérisation de la chaîne d'approvisionnement) et aux tendances de personnalisation personnalisée.
Respectueux de l'environnement: Ne nécessite aucun consommable comme l'encre, conformément aux principes de fabrication écologique.

Partie 4 : Cadre décisionnel et optimisation de la chaîne de processus

Face à un projet de pièce en aluminium, comment utiliser cette chaîne de process composite ? Suivez ce-processus de prise de décision :

Étape 1 : Liste de contrôle pour l'analyse des exigences

Caractéristiques géométriques: La pièce inclut-elle des corps en rotation + des fonctionnalités 3D complexes ? (Oui → Nécessite une combinaison de tournage-fraisage)
Exigences de surface: Nécessite-t-il une haute résistance à l’usure/corrosion ou des couleurs spécifiques ? (Oui → Doit inclure l'anodisation)
Ajustement de précision: Y a-t-il des zones nécessitant une conductivité électrique, une étanchéité ou une précision dimensionnelle extrêmement élevée où le film anodique n'est pas autorisé ? (Oui → Nécessite une planification pour "l'usinage post-anodisation" comme le fraisage secondaire/le tournage de précision)
Identification du produit : Un marquage de traçabilité permanent et inviolable-est-il nécessaire ? (Oui → Introduire le marquage laser)

Étape 2 : Élagage de la chaîne de processus et logique de séquençage

Chaîne de base: Tournage → Fraisage → Anodisation → Marquage laser (Convient à la plupart des pièces décoratives ou fonctionnelles générales)
Chaîne de précision: Tournage → Fraisage initial → Anodisation → **Fraisage secondaire** → **Tournage de précision** → Marquage laser (convient aux pièces d'ingénierie critiques avec des exigences d'ajustement de précision)
Chaîne simplifiée: Tournage/Fraisage → Marquage laser (seulement une mise en forme et une identification de base nécessaires, aucun durcissement de surface requis)

Étape 3 : Considérations intégrant les points chauds politiques et économiques actuels

Objectifs d'efficacité énergétique et de « double carbone »: L'anodisation est un processus électrochimique avec une consommation d'énergie relativement élevée. Lors de la planification, évaluez si l'empreinte carbone peut être réduite grâce à une anodisation partielle, à une épaisseur de film optimisée ou à l'adoption de technologies d'alimentation électrique plus économes en énergie.
Sécurité de la chaîne d'approvisionnement et contrôle autonome: Dans l'environnement international complexe actuel, il est crucial d'assurer la stabilité de la chaîne d'approvisionnement pour les équipements de processus clés (par exemple, fraiseuses à cinq-axes, marqueurs laser à fibre haute-puissance) et les matières premières (lingots d'aluminium de haute-qualité, produits chimiques) est crucial. Envisagez les options de localisation ou de délocalisation.
Mise à niveau intelligente: Utiliser la technologie de l'Internet industriel des objets (IIoT) pour interconnecter les équipements entre les processus, permettant ainsi la gestion dans le cloud des paramètres de processus et une traçabilité complète des données de qualité. Cela améliore la transparence et l'agilité globales de la production, répondant ainsi à l'appel à une « fabrication intelligente ».

Conclusion : la pensée systémique mène au succès

La fabrication d'une pièce en aluminium-haute performance n'est plus le concours d'un seul processus mais unprojet d'ingénierie système impliquant une chaîne de processus scientifique et flexible. Comprendre l'essence, les points forts et les limites de chaque étape, ainsi que planifier et optimiser de manière dynamique en fonction des exigences fonctionnelles spécifiques du produit et de l'environnement industriel plus large, est essentiel pour garantir une qualité exceptionnelle tout en contrôlant les coûts et les délais de livraison. En fin de compte, cela crée un « fossé de processus » solide dans la concurrence intense du marché.

étiquette à chaud: gravure laser CNC fraisage tournant des pièces en aluminium, Chine gravure laser CNC fraisage tournant des fabricants de pièces en aluminium, fournisseurs, usine

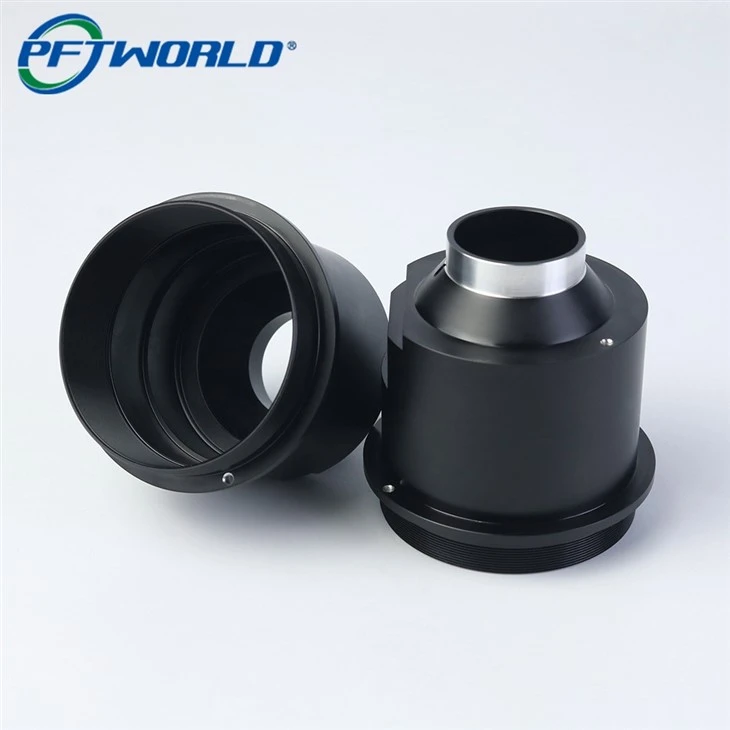

Gravure au laser Fraisage CNC Tournage de pièces en aluminium
